概述
MNS2.0組合式低壓開關櫃是與瑞士ABB（中國）投資有限公司合作，引進其技(jì )術，在廣泛吸收國内外同類産品優點的基礎上，研制、開發的新型組合式低壓開關櫃。本裝置适用于交流50Hz，額定工作電壓400V及以下的系統，可充分滿足市場各類型的應用要求，作為各種發電、輸電、配電、電能轉換和電能消耗的控制設備，能廣泛用于主、副動力櫃、配電櫃，電動機供電和電動機控制中心，開環或閉環控制系統櫃及電力系統，石油化工，工礦企業，公用事業，市政工程，商業建築等低壓配電系統中。
本開關櫃全面符合國家标準GB7251.1、國際标準IEC60439-1。
特點
◆MNS2.0采用的櫃架結構具有高度靈活性，結構一旦組裝完畢就不需要維修。櫃體内可安裝不同的标準元件，以滿足各種使用要求。由幹整個系統包括電氣結構均采用了組合式的設計，這種優化的結構設計滿足了各種元件的要求并能符合不同工作環境，達到相應的防護等級。
◆MNS2.0系統與傳統産品相比，具有更多的優越性：
●結構緊湊，節省櫃體的體積；
●櫃體能背靠背排列；
●配電回路布置經濟，全部選用ABB元件，方便工程設計人員設計
●全系列标準化；
●櫃體可按工作和環境的不同要求設計出相應的防護等級；
●在一個櫃體中可自由安裝不同形式的功能組件，如：固定組件和抽出式組件；
●設備更新改進方便；
●設備運行連續性和可靠性高；
●操作人員人身安全有保障。
主要技(jì )術參數
◆額定絕緣電壓：690V/AC，3P
◆額定工作電壓：400V/AC，3P
◆額定沖擊耐受電壓：8kV
◆過電壓等級：III級
◆污染等級：3級
◆額定頻率：至60Hz
◆主母線
◆額定電流：至5500A（6300A）
◆額定峰值耐受電流：至220kA
◆額定短時耐受電流：至lOOkA
◆配電母線
◆額定電流：至1200A（2000A）
◆額定峰值耐受電流：至IIOA（176A）
◆額定短時耐受電流：至50A（80A）
◆櫃殼防護等級：至IP54
◆内部隔離形式：至From4
◆外形尺寸
高度2200mm
寬度400，600，800，1000，1200mm
深度800，1000，1200mm
正常使用環境條件
◆MNS2.0低壓開關櫃适用于戶内安裝的電氣設備，開關櫃防護等級可至IP54。
◆環境溫度：
短時最高溫度：+40℃；
24小時最高平均溫度：+35℃；
最低溫度：-5℃；
◆正常工作時氣候環境按IEC60439-l、EN60439、VDE0660第500部分的規定。周圍環境相對濕度在40℃時為50%。
◆開關櫃戶内安裝地點的條件應符合相應标準的要求。在會産生凝露的場合，開關櫃中将采用通風或加熱等措施來防止凝露。
◆如開關櫃安裝在高于海拔2000米以上的地方，設備要相應降容運行。
◆超出以上使用條件，用戶有特殊要求時，可與制造廠協商特制。

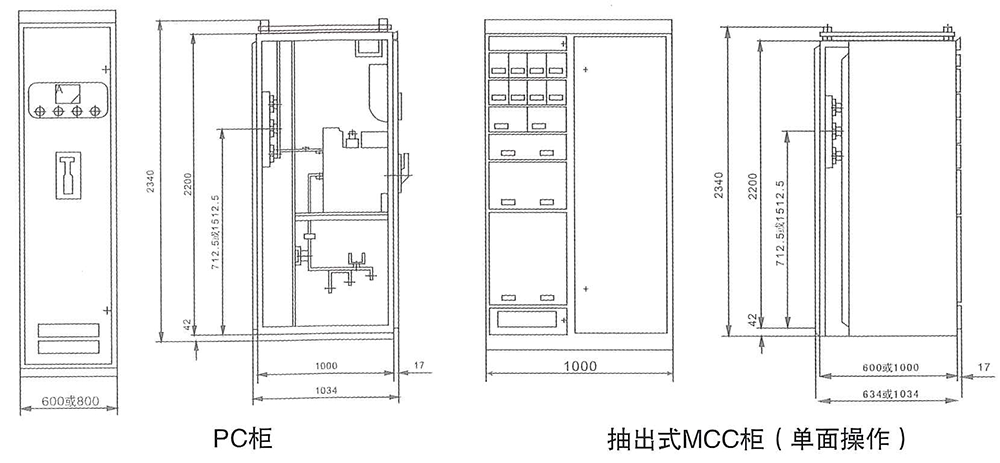

内部結構
